时控开关4个接线柱怎么接线？

时控开关有4个接线柱，老式按键式的时控开关，接线柱的标示不是特别的明显，所以不是专业的电工在接线的时候，很容易给接错。

老式按键式时控开关4个接线柱的标识从左到右：T、进，  T、出，若非专业电工的是看不明白的，只能看到那根是出，那根是进，不知道那一根是火线，那一根是零线。

如果贸然把火线接到带T标识的接线柱还是比较危险的，因为时控开关是控火不控零的，开关内部零线是直接跳通的。

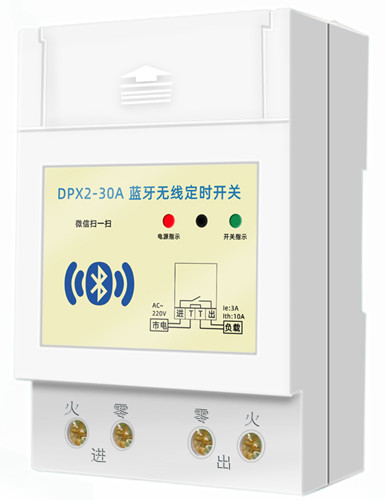

当前市场新型的蓝牙时控开关，为了方便使用，取代了所谓的T标识，采用更为简单易懂的火、零汉字进行代替，就算是小白，也能明显的看出那一根火线，那一根是零线。

蓝牙时控开关怎么接线？

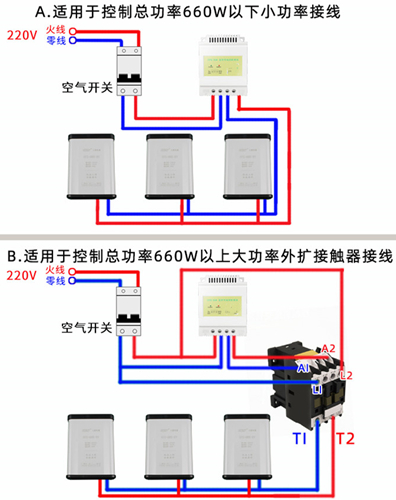

时控开关有两种接线方式：

1.当用电器的功率小，在时控开关的功率范围之内（小于660W），可以直接接线（市电火线进，零线出），零线和火线接线顺序不能接错。

2.当电器的功率比较大，超出时控开关的功率范围（大于660W），也就是说时控开关无法直接控制,那么就要配合交流接触器使用，用时控开关控制交流接触器组成控制回路，主电路通过交流接触器的主触点连接负载。
