路灯远程控制器怎么接线?

发布时间:2023-03-08 09:14:49 1357

路灯远程控制器:不用直接接触路灯开关,使用手机或电脑端对路灯进行远距离(无限距离)的控制,无需下载APP,直接使用微信扫描控制器上的二维码,进入小程序即可直接控制。

智能路灯控制器怎么接线?

用智能路灯控制器控制单台路灯,或者多台路灯,总功率小于2200W:

1.220V市电接入空气开关,空气开关接出火零线,接入智能路灯控制器的进线口。

2.路灯开关的进线接在路灯远程控制器的出线口。

路灯远程控制器

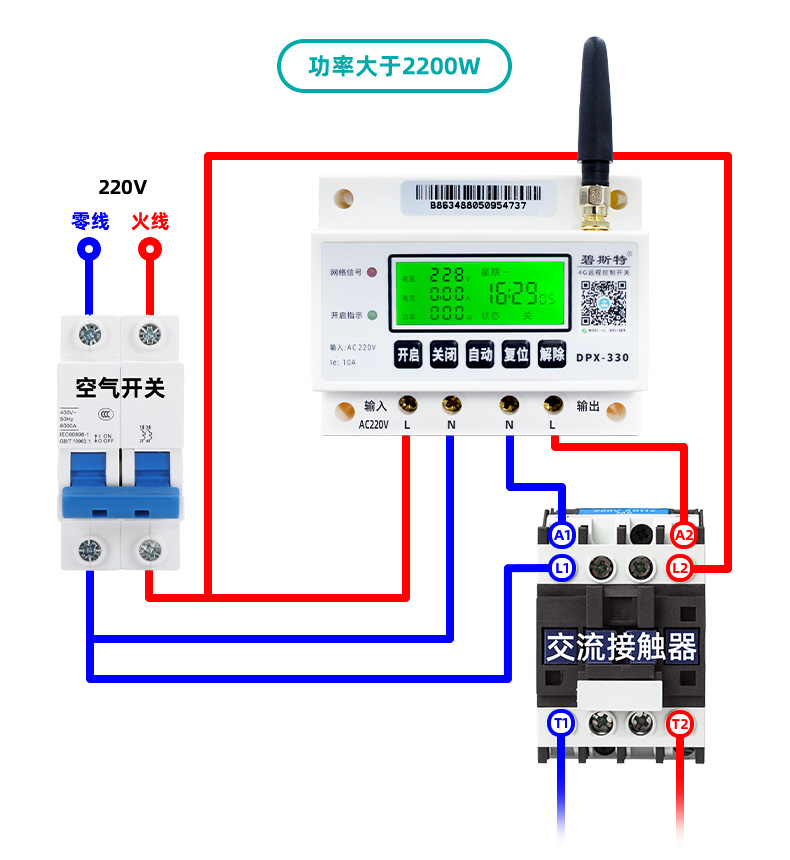

用智能路灯控制器控制一条街或者一片区域的路灯的总开关,总功率大于2200W时,需要添加交流接触器:

1.220V市电接入空气开关,空气开关接出火零线,接入路灯远程控制器的进线。

2.再从空气开关接出另外一组火零线接在交流接触器的L1、L2上。

3.智能路灯控制器的出线端子连接到交流接触器的A1、A2上。

4.路灯总开关的火零线连接在交流接触器的T1和T2上。

路灯远程控制器
