定时器开关怎么接线?

发布时间:2023-02-15 10:12:20 1520

定时器开关:时间定时器开关、开关定时器、电源开关定时器,是控制用电器自动定时开启、关闭的电气装置。

时间定时器开关接线图。

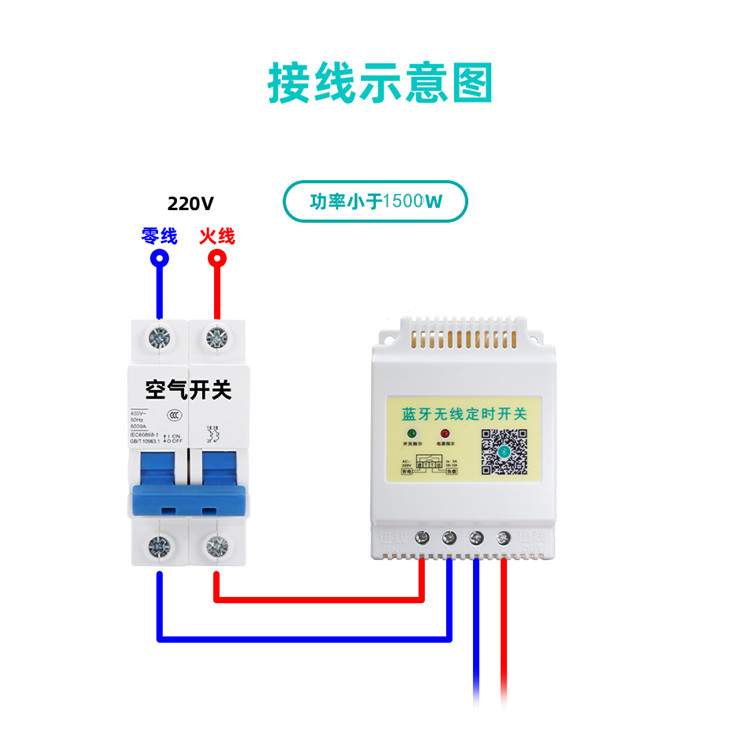

使用定时器开关控制功率小于1500W的用电器,可以直接接线控制:

1.220V市电接入空气开关,空气开关接出火零线,接入时间定时器开关左侧的进线口。

2.用电器的火零线直接接在定时器开关右侧的出线口。

时间定时器开关接线图

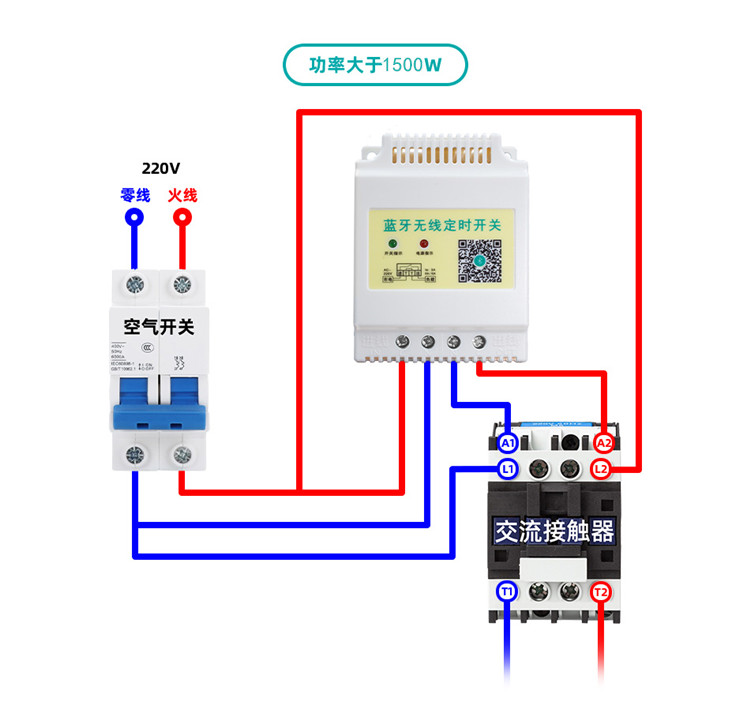

使用定时器开关控制功率大于1500W的用电器,需要添加交流接触器:

1.220V市电接入空气开关,空气开关接出火零线,接入定时器开关的进线。

2.再从空气开关接出另外一组火零线接在交流接触器的L1、L2上。

3.时间定时器开关的出线端子连接到交流接触器的A1、A2上。

4.大功率用电器的火零线连接在交流接触器的T1和T2上。

时间定时器开关接线图

备注:交流接触器分为220V和380V的两款,需要选择220V的。交流接触器的大小要根据用电器的功率进行选择。
