大功率电器安装定时开关怎么接线?

发布时间:2020-07-22 08:37:30 993

     蓝牙定时开关是在老式按键式定时开关的基础上,去掉了老式开关的按键,增加了蓝牙功能,主要是为了和手机进行连接,控制电器的开、关,以及设置定时开关。

      蓝牙定时开关可直接控制简单的电路(功率小于660W的电器),比如说照明灯等功率较小的电器。在控制大功率电器(比如电机等)的时候,需要配合交流接触器使用。

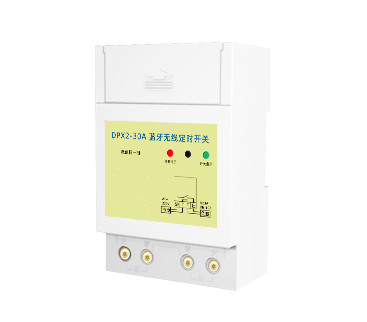

定时开关

      交流接触器:具有可频繁接通大电流控制电机的装置,用于负载功率过大时,定时开关无法带动大功率电器的时候使用。

       定时开关和交流接触器怎么接线?

      1.确保空气开关通电,然后把空气开关和定时开关接上(左边的线),确保连接正确(合上空气开关,定时开关指示灯亮)。

      2.先把大功率电器和交流接触器线接上(也就是交流接触器的出线),大功率电器的火零线接到交流接触器的T1和T2。

      3.连接交流接触器的出线,接到空气开关上面,空气开关的火零线连接交流接触器的L1、L2上面。

      4.连接交流接触器的进线,接到定时开关上面,定时开关的火零线连接交流接触器的A1、A2上面。

      5.闭合空气开关,打开手机小程序,点击开机,看电器是否运转正常,来确定线路连接是否正确。

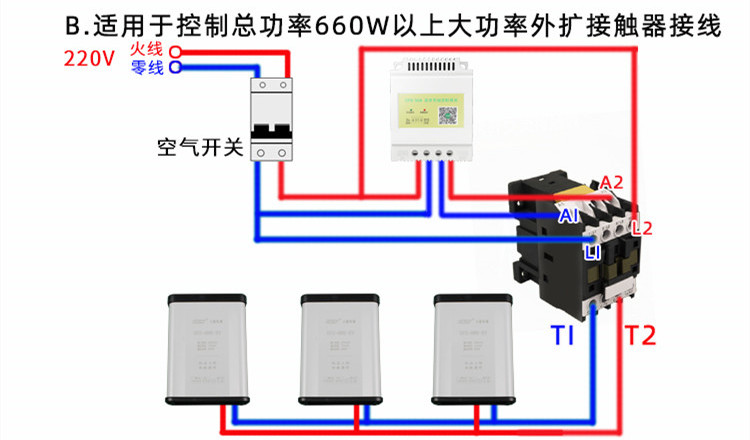

定时开关和交流接触器怎么接线

      以上就是大功率电器安装蓝牙定时开关的接线步骤,也就是定时开关和交流接触器的接线步骤,简单理解就是定时开关控制交流接触器,交流接触器控制大功率电器,实现对电器的定时开、关控制。
