220V定时开关怎么接线?

发布时间:2020-09-16 09:32:31 1082

定时开关可以实现电器的自动开、关控制,可以根据需求,设置星期、时、分进行自动开关。开、关,可以手动控制,也可以自动控制,简单来讲就是可以多时段的自动开、关控制用电器。

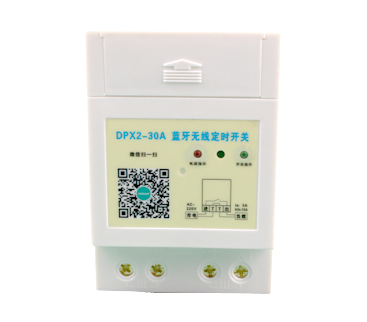

220V定时开关

220V定时开关的接线方法:

根据定时开关所控制电器的功率有两种接线方式:

1.电器的功率小于等于660W时,可以直接接线,零线和火线接线顺序不能接错。

定时开关连接在空气开关的后面,左边为火线,右边为零线(2p),把定时开关进线和空气开关连接。

把定时开关和用电器连接起来,注意观察定时开关出线“零”、“火”线的位置,不要接反。

220V定时开关怎么接线

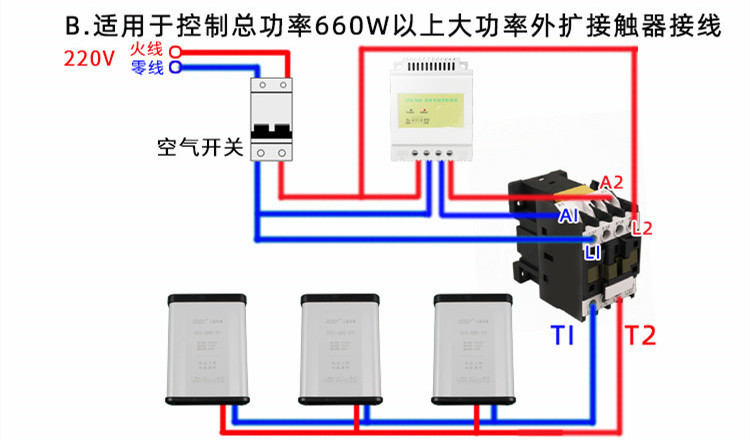

2.电器的功率大于等于660W时,不能用定时开关直接控制电器(超出功率直接控制,定时开关容易烧坏),需要和交流接线器配合使用,也就是定时开关控制交流接触器,交流接触器控制大功率用电器。

定时开关连接在空气开关的后面,左边为火线,右边为零线(2p),把定时开关进线和空气开关连接。

连接交流接触器和空气开关,空气开关的火零线连接交流接触器的L1、L2上。

连接交流接触器和定时开关,定时开关的火零线连接交流接触器的A1、A2上。

连接交流接触器和用电器,电器的火零线接到交流接触器的T1和T2。

220V定时开关怎么接线
