220V定时开关控制380V用电器怎么接线?

发布时间:2020-10-09 10:09:48 1407

当前市场上定时开关基本的都是220V的,但在实际的生活中,是有380V用电器定时开关控制需求的 ,比如说三相电的水泵、电机等等,想用220V定时开关控制三相电用电器,需要连接一个交流接触器,那么220V定时开关控制380V的用电器怎么接线?

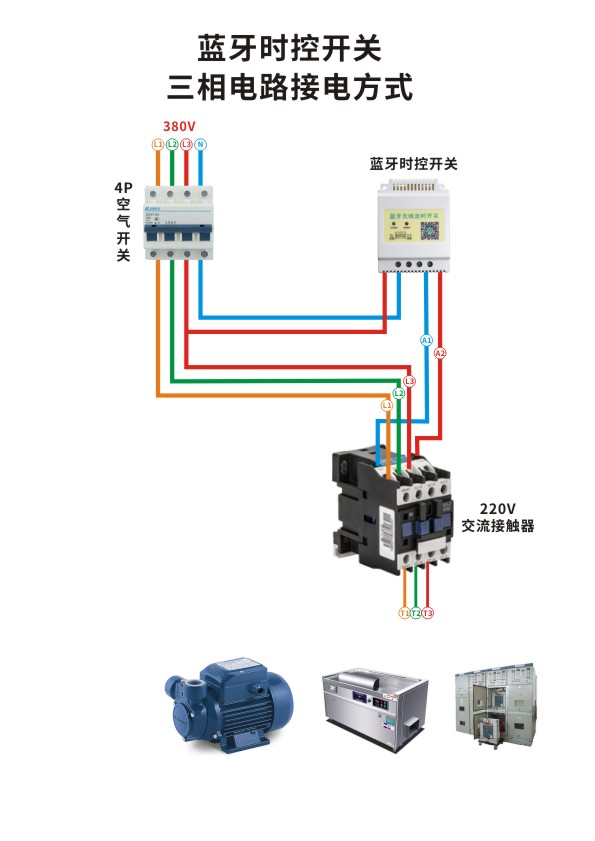

1.需要准备一个4P空气开关(也就是有4个接线端子的开关)。

2.把空气开关和220V定时开关接上,也就是空气开关右侧的两根线接在220V定时开关左边的接线端子上。

3.把空气开关和交流接触器接上,空气开关左侧的三根线,连接在交流接触器的L1、L2、L3上面。

4.把220V定时开关和交流接触器接上,定时开关右侧出线端线,连接交流接触器的A1、A2上面。

5.把交流接触器的T1、T2、T3三根线,接在三相电的用电器上就可以了。
